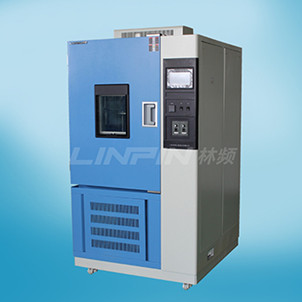

臭氧老化試驗箱由臭氧控制系統、溫度控制系統、濕度控制系統組成：臭氧控制系統由臭氧發生器、臭氧傳感器、臭氧控制器等組成，用于保持臭氧濃度不變;溫度控制系統提供試驗箱20~40℃的穩定溫度，并通過電熱絲加熱加熱。溫度控制系統通過熱電偶的實時測量調節，為實驗倉提供穩定的濕度，并通過蒸汽進行加濕。配備干濕球濕度計，實時可調。臭氧老化試驗箱由儀器支架，試驗室，控制腔，水箱，驅動電機，排風機，臭氧發生器等部分組成。




　　實驗室前可開閉門;門上裝有雙層玻璃觀察窗，其大小可參照測繪。安裝照明，在兩層玻璃之間。在前腔中放置樣品支架，支架形狀為圓柱支撐鏤空圓盤，尺寸可參照測繪。支架用軸承連接的電機驅動，電機安裝在試驗室外部下面。電機帶動樣品架緩慢旋轉，速度可調0-10rpm。



　　后腔;上部裝有空氣混合電機。橫向安裝電熱絲、進汽管、臭氧管。



　　打開溫度開關;實時顯示及溫度設置。溫度由單片機控制，根據設定的溫度控制電熱絲加熱腔，通過反饋調節保持恒定。室內溫度測量—45℃。



　　控制濕度;打開濕度開關，顯示并實時設定濕度。濕度由單片機控制，根據設定的濕度，控制蒸汽發生器使腔體達到目的濕度，反饋調節恒定。全溫范圍內測量濕度。



　　臭氧濃度得到控制;打開臭氧開關，顯示實時臭氧濃度和設置濃度。利用單片機控制臭氧濃度，根據設定值控制臭氧濃度，使腔體達到目標濃度，并通過反饋反饋反饋對其作用功率進行調整，使其保持不變。0-10ppm



　　樣架運動控制;打開電機開關，由旋鈕帶動電機旋轉，調節速度。速度是10毫秒。



　　時間控制;開始計時后計時器自動倒計時。在計時開始后，通風開關失效，測試腔被鎖住。時間如關掉溫度，濕度，臭氧，時間停止，并開始蜂鳴大約5分鐘。設定時間，關掉溫度，濕度，臭氧開關。



　　水位警告;當水位過高或過低時，觸動水位開關，使蜂鳴器啟動直至正常。如水平線20毫秒內不能恢復正常，則停止計時、溫度、濕度和臭氧。



　　燈的安裝;安裝或拆卸氙燈前，必須關閉安全斷路開關和儀表電源開關。
